太強了！RK3506 CANFD總線網關速率測試
1、RK3506 CAN總線測試概述
使用USBCANFD-200U測試HD-RK3506-EG1200網關的CAN接口性能與穩定性。
HD-RK3506-EG1200 的CAN接口同時支持CAN2.0和CANFD模式。所以分別進行測試。
2、RK3506 CAN總線測試步驟
HD-RK3506-EG1200網關的CAN接口支持CAN2.0和CANFD硬件傳輸協議，分開測試兩種硬件接口協議的收發功能。
3、RK3506 CAN發送測試
CAN2.0測試： 仲裁波特率：1Mbps ，設備端電阻120，USBCAN電阻120使能 幀類型：標準幀 | |||||||
網關 發送測試
| 幀格式 | 數據長度 | 發送幀數 | USBCAN接收幀 | 結果 | 幀率 | |
數據幀 | 8 | 100萬 | 100萬 | 無錯誤，OK | 8100/s | ||
數據幀 | 1 | 100萬 | 100萬 | 無錯誤，OK | 15680/s | ||
數據幀 | 0 | 100萬 | 100萬 | 無錯誤，OK | 18632/s | ||
遠程幀 | 0 | 100萬 | 100萬 | 無錯誤，OK | 18505/s | ||
CANFD測試： 仲裁波特率：1Mbps ，數據域波特率5Mbps，設備終端電阻120，USBCAN電阻120禁止 幀類型：標準幀 | |||||||
網關 發送測試
| 幀格式 | 數據長度byte | 發送幀數 | USBCAN接收幀 | 結果 | 幀率（USBCAN總線顯示） | |
數據幀 | 64 | 100萬 | 100萬 | 無錯誤，OK | 7550/s | ||
數據幀 | 32 | 100萬 | 100萬 | 無錯誤，OK | 10158/s | ||
數據幀 | 16 | 100萬 | 100萬 | 無錯誤，OK | 14253/s | ||
數據幀 | 8 | 100萬 | 100萬 | 無錯誤，OK | 17824/s | ||
數據幀 | 1 | 100萬 | 100萬 | 無錯誤，OK | 23216/s | ||
數據幀 | 0 | 100萬 | 100萬 | 無錯誤，OK | 24307/s | ||
3、RK3506 CAN接收測試
CAN2.0測試： 仲裁波特率：1Mbps ，設備端電阻120，USBCAN電阻120使能 幀類型：標準幀 | |||||||
網關接收 測試
| 幀格式 | 數據長度 | USBCAN發送幀數 | 網關接收幀 | 結果 | 幀率（USBCAN總線） | |
數據幀 | 8 | 100萬 | 100萬 | 無錯誤，OK | 7920/s | ||
數據幀 | 1 | 100萬 | 100萬 | 無錯誤，OK | 15680/s | ||
數據幀 | 0 | 100萬 | 100萬 | 無錯誤，OK | 18632/s | ||
遠程幀 | 0 | 100萬 | 100萬 | 無錯誤，OK | 18505/s | ||
CANFD測試： 仲裁波特率：1Mbps ，數據域波特率5Mbps，設備終端電阻120，USBCAN電阻120禁止 幀類型：標準幀 | |||||||
網關 接收測試
| 幀格式 | 數據長度byte | 發送幀數 | USBCAN接收幀 | 結果 | 幀率（USBCAN總線顯示） | |
數據幀 | 64 | 100萬 | 100萬 | 無錯誤，OK | 7550/s | ||
數據幀 | 32 | 100萬 | 100萬 | 無錯誤，OK | 10158/s | ||
數據幀 | 16 | 100萬 | 100萬 | 無錯誤，OK | 14253/s | ||
數據幀 | 12 | 100萬 | 100萬 | 無錯誤，OK | 15850/s | ||
數據幀 | 8 | 100萬 | 100萬 | 無錯誤，OK | 17824/s | ||
數據幀 | 1 | 100萬 | 100萬 | 無錯誤，OK | 23216/s | ||
數據幀 | 0 | 100萬 | 100萬 | 無錯誤，OK | 24307/s | ||

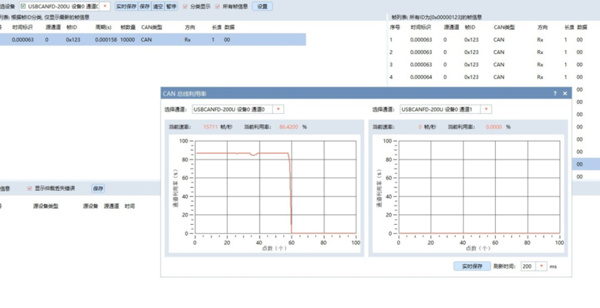

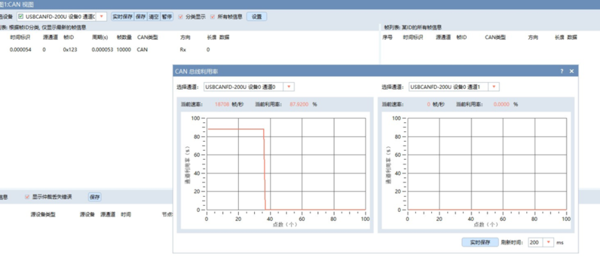

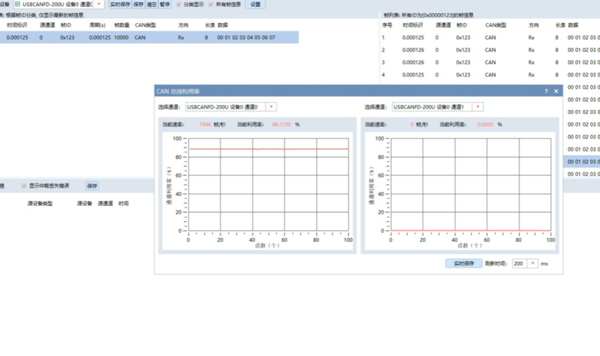

4. 部分測試過程截圖
推薦RK3506核心板

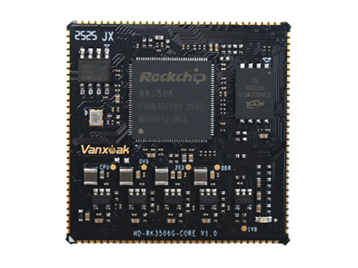

基于瑞芯微RK3506G處理器的核心板（35mm*35mm），首件特價29.8元（原價49.8元），歡迎評測！
推薦RK3506核心板
基于瑞芯微RK3506G處理器的核心板（35mm*35mm），首件特價29.8元（原價49.8元），歡迎評測！
快速評估

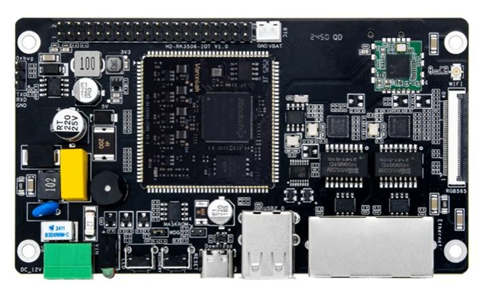

核心板配套測試評估板（128MB內存、256MB存儲）。
