瑞芯微RK3506為何適合電力DTU/FTU？

發表時間：2025-07-31 09:25

然而，隨著智能電網的發展，傳統單片機方案已難以滿足多任務并行處理、高精度數據采集、低延遲通信等需求。此時，瑞芯微RK3506憑借多核異構架構、工業級可靠性、豐富外設接口，成為新一代DTU/FTU的理想計算平臺。

一、DTU與FTU：電力自動化的關鍵終端

1.DTU（配電終端單元）

- 核心功能：監測環網柜、開閉所等配電節點的電壓、電流、功率等參數，支持遠程控制（如分合閘）。

- 挑戰：需同時處理多路通信、數據加密、長期存儲，傳統單核MCU算力不足。

2.FTU（饋線終端單元）

- 核心功能：部署在架空線路柱上開關旁，毫秒級檢測短路/接地故障，實現快速隔離與供電恢復。

- 挑戰：需超低延遲響應，同時兼顧戶外嚴苛環境（-40℃~85℃）。

二、RK3506：為何適合DTU/FTU？

RK3506是瑞芯微推出的**3核Cortex-A7 + 1核Cortex-M0**多核異構處理器，專為工業控制與電力自動化優化，具備以下優勢：

1. 多核異構，任務高效分工

- A7核（1.3~1.5GHz）：運行Linux，處理復雜邏輯（如IEC 104協議解析、數據加密）。

- M0核（200MHz）：承擔實時任務（如故障檢測、SPI高速采樣），響應延遲低至百納秒級。

2. 工業級可靠性，無懼嚴苛環境

- 寬溫運行：-40℃~85℃，適應戶外變電站、高溫配電柜。

- 低功耗：無風扇設計，適合太陽能供電的FTU。

3. 豐富接口，靈活適配電力需求

- 通信：6×UART、2×CAN-FD、雙百網口，支持4G/WiFi模塊擴展。

- 數據采集：50MHz SPI接口，可接多路AD芯片（如AD7616），實現高精度電量測量。

三、RK3506在DTU/FTU中的典型方案

1.DTU方案（數據網關型）

- A7核：運行Linux，管理MQTT/Modbus協議轉換、數據加密。

- M0核：實時采集RS485電表數據，通過RPMsg核間通信上傳至A7核。

2.FTU方案（故障快速隔離型）

- A7核：運行保護算法（如過流/接地故障判斷）。

- M0核：通過高速ADC監測電流波形，檢測到異常后觸發繼電器跳閘。

四、RK3506生態支持，加速產品落地

1. 國產化成熟開發套件

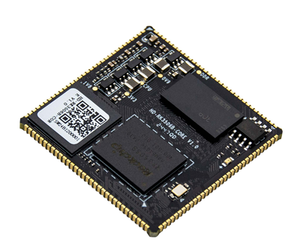

武漢萬象奧科RK3506系列全國產核心板：適配Linux 6.1+AMP架構，支持RPMsg優化核間通信。

型號	處理器	內存	存儲	封裝	工作溫度	說明
HD-RK3506G-128F256LW V1.0	RK3506G	128MB	256MB	郵票孔	-20～+70℃	寬溫級
HD-RK3506B-256F256LW V1.0	RK3506B	256MB	256MB	郵票孔	-20～+70℃	寬溫級
HD-RK3506B-512F8GLW V1.0	RK3506B	512MB	8GB	郵票孔	-20～+70℃	寬溫級
HD-RK3506J-256F256LI V1.0	RK3506J	256MB	256MB	郵票孔	-40～+85℃	工業級
HD-RK3506J-512F8GLI V1.0	RK3506J	512MB	8GB	郵票孔	-40～+85℃	工業級

配套測試評估板（128MB內存、256MB存儲），核心板兼容RK3506B、RK3506J（內存最高可選512MB，存儲可選Flash與大容量eMMC 8GB起）。

2. 長期供貨保障

- 工業級芯片生命周期10+，避免電力設備因芯片停產被迫升級。

五、結語：RK3506，電力終端智能化的優選平臺

在智能電網浪潮下，DTU/FTU正從“單一數據采集”向“邊緣計算+實時控制”演進。RK3506憑借多核協同、工業級穩定、接口豐富三大特性，助力廠商打造更高性能、更低功耗的電力終端，推動配電網向自治、高效、可靠方向發展。

RK3506評估板購買鏈接：https://e.tb.cn/h.h7UUYUnaWinmUlw?tk=ac4E4bLgDy6

技術支持：開發者QQ服務群與企業項目微信群
