瑞芯微RK3506是否適合HMI+PLC一體機？

發表時間：2025-07-31 10:03

一、HMI+PLC一體機的核心需求

現代工業設備對HMI+PLC一體機提出了更高要求：

1. 實時控制能力：PLC部分需要確?？刂浦芷谠?/span>1ms以內

2. 流暢的人機交互：HMI界面需要支持觸摸操作和動態顯示

3. 豐富的工業接口：需要支持多種工業通信協議

4. 穩定可靠：要適應工業現場的惡劣環境

二、RK3506的獨特優勢

瑞芯微RK3506處理器采用創新的多核異構架構：

- 3個Cortex-A7核心（1.3~1.5GHz）：負責運行Linux系統，處理HMI界面和網絡通信

- 1個Cortex-M0核心（200MHz）：專用于實時控制任務，確保PLC的確定性響應

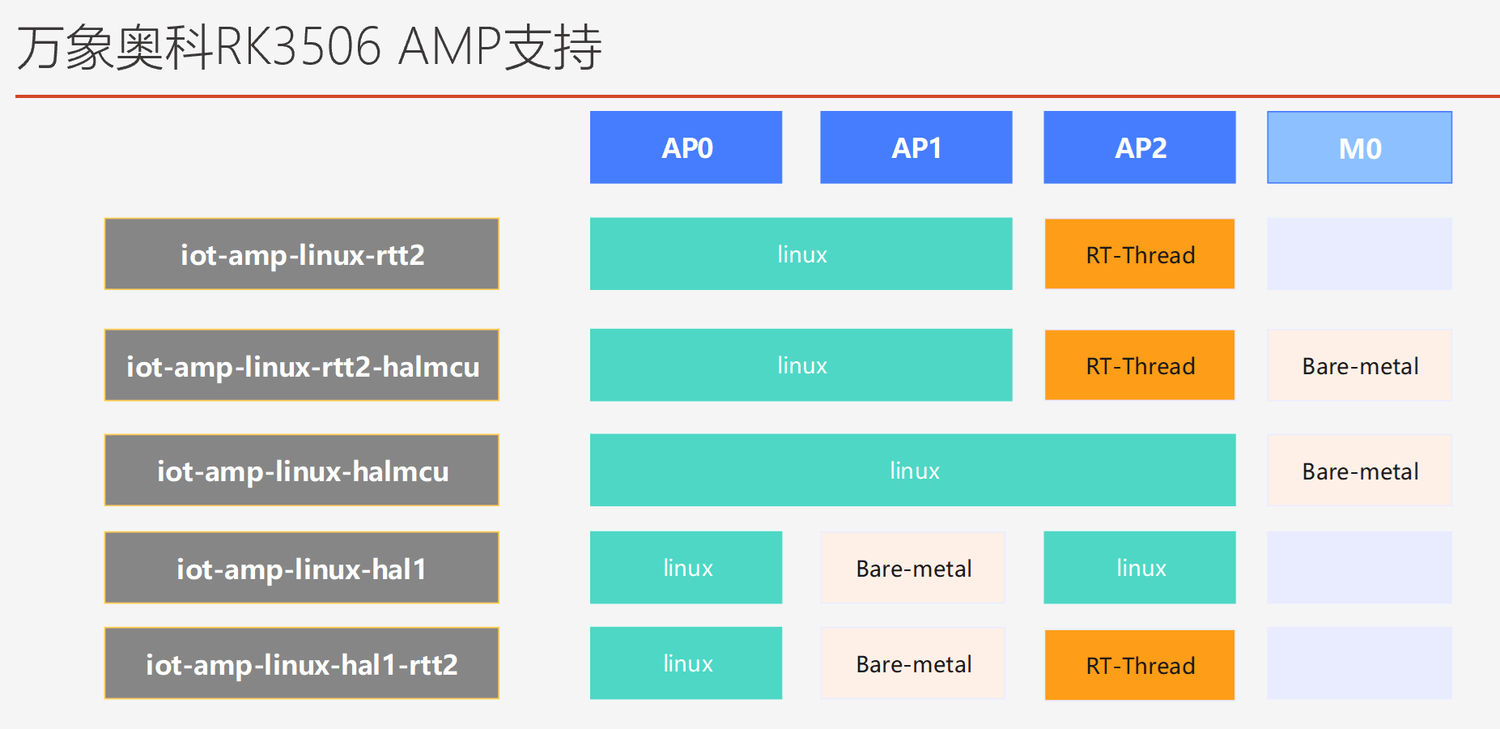

- 3個A7核也可支持AMP架構，2個核運行Linux系統，1個核運行實時系統

這種架構完美契合了HMI+PLC一體機的需求：

1. 任務隔離：將實時控制任務和人機界面任務物理隔離

2. 資源共享：通過高速總線實現核間通信

3. 能效平衡：在性能和功耗之間取得良好平衡

三、典型應用場景

1. 小型自動化設備：

- 包裝機械

- 紡織設備

- 電子組裝線

2. 智能電控系統：

- 配電柜監控

- 智能照明控制

- 樓宇自動化

四、開發支持

基于RK3506的開發已經形成完整生態：

1. 成熟的Linux BSP支持

2. 豐富的中間件選擇

3. 多型號核心板和開發套件

五、結語

隨著工業4.0的推進，HMI+PLC一體機將迎來更廣闊的應用空間。RK3506憑借其獨特的架構設計，為設備制造商提供了一個高性價比的解決方案選擇。

對于正在考慮產品升級或新項目開發的工程師來說，不妨多關注這款處理器的特性，它可能會為您的設計帶來新的思路。

基于瑞芯微RK3506G處理器的核心板（35mm*35mm）震撼上市，首件特價29.8元（原價49.8元），數量有限，速搶！

處理器參數

ü 三核Cortex-A7+單核Cortex-M0

ü 一路MIPI-DSI（2lane），分辨率支持1280x1280@60fps

ü 一路LCD，RGB888, 分辨率支持1280x1280@60fps

ü 2路百兆以太網

ü 6路串口

ü 2路USB2.0 OTG

ü 2路CAN-FD

ü 一個SARADC支持4個通道單端采集

ü 2x PWM，支持捕獲模式，PWM0含4通道，PWM1含8通道

ü 5x SAI，支持音頻擴展

ü 3x SPI, 3x I2c

處理器參數	RK3506G2	RK3506B	RK3506J
DDR	內部集成 128MB DDR3L	16bit DDR2/DDR3/DDR3L 最大1GB	16bit DDR2/DDR3/DDR3L 最大1GB
封裝	QFN128L 12.3mm x 12.3mm	FBGA333L 13.3mm x 11.3mm	FBGA333L 13.3mm x 11.3mm
工作溫度	-20 ~ 80℃	-20 ~ 80℃	-40 ~ 85℃
A核主頻	1.5G	1.5G	1.2G
處理器參數	RK3506G2	RK3506B	RK3506J

核心板選型

型號	處理器	內存	存儲	封裝	工作溫度	說明
HD-RK3506G-128F256LW V1.0	RK3506G	128MB	256MB	郵票孔	-20～+70℃	寬溫級
HD-RK3506B-256F256LW V1.0	RK3506B	256MB	256MB	郵票孔	-20～+70℃	寬溫級
HD-RK3506B-512F8GLW V1.0	RK3506B	512MB	8GB	郵票孔	-20～+70℃	寬溫級
HD-RK3506J-256F256LI V1.0	RK3506J	256MB	256MB	郵票孔	-40～+85℃	工業級
HD-RK3506J-512F8GLI V1.0	RK3506J	512MB	8GB	郵票孔	-40～+85℃	工業級

快速評估

配套測試評估板（128MB內存、256MB存儲），核心板兼容RK3506B、RK3506J（內存最高可選512MB，存儲可選Flash與大容量eMMC 8GB起）。

RK3506評估板購買鏈接：https://e.tb.cn/h.h7UUYUnaWinmUlw?tk=ac4E4bLgDy6

技術支持：開發者QQ服務群與企業項目微信群
