RK3506-工業網關的“智慧大腦”
工業網關（Industrial Gateway）是工業物聯網（IIoT）的核心樞紐，負責連接現場設備（如PLC、傳感器、儀器儀表）與云端管理系統，實現數據采集、協議轉換、邊緣計算等功能。
瑞芯微推出的RK3506處理器，憑借多核異構架構、工業級可靠性、豐富外設接口，成為新一代工業網關的理想計算平臺。本文將解析RK3506如何解決工業網關的關鍵需求，并探討其典型應用場景。
一、工業網關的核心挑戰與RK3506的應對之道
1. 多協議兼容：如何實現“萬能翻譯”？
工業現場設備通信協議繁雜，如Modbus、CAN、EtherCAT等，傳統單核處理器難以高效處理多協議并行解析。
RK3506的解決方案：
- 3×Cortex-A7（1.5GHz）：運行Linux，處理復雜協議轉換（如Modbus轉MQTT）。
- 1×Cortex-M0（200MHz）：采集實時數據，響應延遲<5μs。
- 雙百兆網口 + 2×CAN FD：直接連接工業設備，無需額外擴展芯片。
2. 實時性要求：如何確?？刂浦芷凇?/span>1ms？
工業控制場景（如EtherCAT運動控制）要求網關具備微秒級響應能力。
RK3506的優化：
- AMP多核架構：M0核專用于實時任務，Linux核處理邏輯分析，互不干擾。
-EtherCAT專項優化：控制周期1ms時，抖動延時僅90μs（實測性能）。
-Xenomai/Preempt-RT補?。哼M(jìn)一步降低Linux調度延遲至60μs。
3. 惡劣環境適應：如何應對-40℃高溫與電磁干擾？**
工業現場環境苛刻，要求網關長期穩定運行。
RK3506的工業級設計：
- 工業級型號（RK3506J）：支持-40℃~85℃，支持通過EMC抗干擾測試。
- 低功耗：無風扇設計，適合密閉電柜。
二、RK3506在工業網關中的典型應用
1. 智能電表網關
- 功能：聚合數百個電表數據，通過4G上傳至云平臺。
-RK3506優勢：
A7核運行邊緣計算算法（如用電負荷預測）。
M0核實時監測電流突變，觸發本地告警。
2. 產線設備監控網關
- 功能：連接PLC、機器人，實現狀態監控與預防性維護。
-RK3506優勢：
支持EtherCAT多軸控制（8軸同步）。
雙網口冗余設計，斷網自動切換。
3. 智慧能源網關
- 功能：整合光伏逆變器、儲能電池?cái)?shù)據，優化能源調度。
-RK3506優勢：
6×UART接口，直接連接RS485設備。
LVGL輕量級UI，本地可視化能耗分析。
三、開發者生態與落地支持

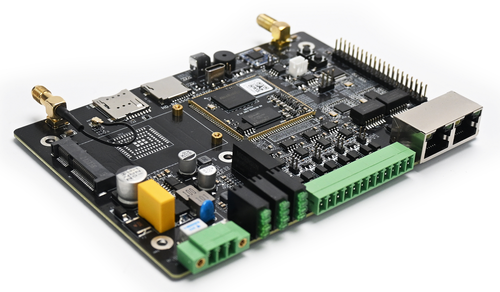

- 成熟開發板：如萬象奧科RK3506系列開發板/評估板，提供完整Linux SDK及協議棧。
- 快速啟動優化：從上電到UI顯示僅2.5秒，適合緊急恢復場景。
- 長期供貨保障：工業級芯片生命周期10年+，避免停產風險。
四、結語：RK3506，工業網關的“全能芯”
在工業4.0浪潮下，網關正從“數據管道”向“邊緣智能節點”升級。RK3506憑借多核協同、接口豐富、實時可靠三大特性，為設備廠商提供了高性價比的解決方案。
如果您正在規劃新一代工業網關，RK3506值得深入評估——它或許能成為您產品差異化的關鍵！
武漢萬象基于瑞芯微RK3506G處理器的核心板（35mm*35mm）震撼上市，首件特價29.8元（原價49.8元），數量有限，速搶！
處理器參數
ü 三核Cortex-A7+單核Cortex-M0
ü 一路MIPI-DSI（2lane），分辨率支持1280x1280@60fps
ü 一路LCD，RGB888, 分辨率支持1280x1280@60fps
ü 2路百兆以太網
ü 6路串口
ü 2路USB2.0 OTG
ü 2路CAN-FD
ü 一個SARADC支持4個通道單端采集
ü 2x PWM，支持捕獲模式，PWM0含4通道，PWM1含8通道
ü 5x SAI，支持音頻擴展
ü 3x SPI, 3x I2c
處理器參數 | RK3506G2 | RK3506B | RK3506J |
DDR | 內部集成 128MB DDR3L | 16bit DDR2/DDR3/DDR3L 最大1GB | 16bit DDR2/DDR3/DDR3L 最大1GB |
封裝 | QFN128L 12.3mm x 12.3mm | FBGA333L 13.3mm x 11.3mm | FBGA333L 13.3mm x 11.3mm |
工作溫度 | -20 ~ 80℃ | -20 ~ 80℃ | -40 ~ 85℃ |
A核主頻 | 1.5G | 1.5G | 1.2G |
處理器參數 | RK3506G2 | RK3506B | RK3506J |
核心板選型
型號 | 處理器 | 內存 | 存儲 | 封裝 | 工作溫度 | 說明 |
HD-RK3506G-128F256LW V1.0 | RK3506G | 128MB | 256MB | 郵票孔 | -20～+70℃ | 寬溫級 |
HD-RK3506B-256F256LW V1.0 | RK3506B | 256MB | 256MB | 郵票孔 | -20～+70℃ | 寬溫級 |
HD-RK3506B-512F8GLW V1.0 | RK3506B | 512MB | 8GB | 郵票孔 | -20～+70℃ | 寬溫級 |
HD-RK3506J-256F256LI V1.0 | RK3506J | 256MB | 256MB | 郵票孔 | -40～+85℃ | 工業級 |
HD-RK3506J-512F8GLI V1.0 | RK3506J | 512MB | 8GB | 郵票孔 | -40～+85℃ | 工業級 |
快速評估
配套測試評估板（128MB內存、256MB存儲），核心板兼容RK3506B、RK3506J（內存最高可選512MB，存儲可選Flash與大容量eMMC 8GB起）。
RK3506評估板購買鏈接：https://e.tb.cn/h.h7UUYUnaWinmUlw?tk=ac4E4bLgDy6
技術支持：開發者QQ服務群與企業項目微信群
